Инструкция по монтажу
Входные двери Norddoor разработаны для использования в условиях холодного, а так же умеренно континентального климата. Рекомендовано использование в качестве основной входной двери для жилых домов, дач, хозяйственных и подсобных построек
Двери изготовлены согласно ТУ производителя. Подробнее с конструкцией можно ознакомится по ссылке
Хранение
Хранить двери следует в сухом проветриваемом помещении. Допустимое положение – строго горизонтально либо вертикально по одной из плоскостей. Хранение в наклонных положениях может привести к деформации двери .
Следует избегать резких колебаний температуры и влажности, подвергать дверь воздействию прямых солнечных лучей и сильному нагреву.
Обращаем внимание, что лакокрасочный слой легко повредить, поэтому будьте предельно осторожны при транспортировке и переноске. Не допускайте складирования посторонних предметов поверх двери в процессе хранения.
ВНИМАНИЕ: Лакокрасочное покрытие достигает своих свойств в течение 2-3 недель с момента окончания изготовления двери. В этот период следует эксплуатировать дверь с максимальной осторожностью.
С осторожностью используйте материалы с клеевой основой – скотчи, малярные ленты и т.п.. При их удалении вы можете повредить лакокрасочное покрытие двери, что не является гарантией. Перед удалением подобных материалов попробуйте осторожно нагреть поверхность бытовым феном, для размягчения клеевого слоя.
В случае, если дверь поставляется в защитной пленке, ее необходимо удалить непосредственно после монтажа. Не допускается хранение и эксплуатация дверей в пленке или другом защитном покрытии.
Подготовка к монтажу
Для установки двери потребуется 2 человека, ввиду значительного веса полотна (~60кг). Вам потребуется – строительный уровень, дрель/ шуруповерт, монтажная пена. Биты TORX (“звездочка”), крестовые и шестигранные.
Перед установкой убедитесь что дверной проем очищен от пыли, грязи, остатков краски, строительных растворов и т.п.. Основание должно быть сухим и ровным.
Монтаж двери осуществляется строго в несущую конструкцию стены. Не допускается монтаж в отделочных и других слоях (доп утепление, декоративный фасад, отделочный слой и т.п.)
Рекомендуется устанавливать дверь с небольшим смещением внутрь проема и последующей организацией наружных откосов, для лучшей теплоизоляции.
В случае, если ваш дом имеет фасад с вентилируемым зазором, дверь должна быть смещена внутрь таким образом, чтобы вентзазор остался снаружи. В противном случае – теплоизоляционные характеристики двери могут быть заметно ниже.
Установка
- Установку двери следует осуществлять в местах имеющих свес кровли или козырек для защиты двери от прямого попадания, осадков и прямых солнечных лучей. Монтаж двери рекомендуется выполнять после завершения всех строительных работ.
СТРОГО ЗАПРЕЩАЕТСЯ устанавливать двери в помещениях с повышенной влажностью, проводить влажные работы (заливка стяжек, штукатурка стен, шпатлевка и т.п) после монтажа двери. Рекомендуемая влажность воздуха в помещении, где установлена дверь, в диапазоне 40-60 %. - При чистовой отделки дверных проемов предусмотрите устройство деформационных швов между отделкой и дверной коробкой. Это поможет сохранить возможность регулировки и замены дверного блока без демонтажа отделки, в случае необходимости.
- Основание под порогом двери должно быть строго горизонтальным, стены проема сухими. Между бетонным или другим гигроскопичным основанием пола и порогом необходимо уложить прокладку из гидроизолирующего материала.
- Перед началом монтажа необходимо снять с петель дверное полотно. Обратите внимание, что ввиду значительного веса полотна (до 70кг), работы по монтажу рекомендуется проводить вдвоем. Двери со скрытыми петлями, рекомендуется монтировать без снятия полотна.
ВНИМАНИЕ: После снятия устанавливайте или укладывайте полотно двери на амортизирующие подкладки чтобы избежать повреждения полотна от удара о твердые поверхности
-
Внимание. Дверь монтируется в основной конструктив стены сквозным крепежом через коробку. Основной конструктив это -газобетон, массив дерева,каркас дом и т.п.., Не допускается монтаж в слои наружного утепления, вентилируемый зазор и прочие не несущие слои стен. В большинстве случаев это означает заглубление двери в дверной проем относительно плоскости фасада.
- Установите дверную коробку в монтажном проёме с помощью монтажных клиньев. Убедитесь ,что боковые стороны дверной коробки строго вертикальны, верх и низ коробки – горизонтальны.
Используйте два монтажных клина на каждое крепёжное отверстие, один клин вставьте снаружи, другой изнутри.
ВНИМАНИЕ: В случае, если детали коробки имеют кривизну, ее необходимо устранить до окончательного крепления путем частичной фиксации и выравнивания в вертикальное положение.
- При монтаже используйте строительный уровень. Обязательно контролируйте размеры диагоналей.
- Убедитесь, что по периметру коробки зазор имеет размер достаточный для качественной герметизации. Рекомендуемый зазор 15-20мм. Минимальный зазор 10мм, максимальный 25мм. В случае если зазор больше или меньше рекомендуемого – требуется заузить, либо расширить проем.
- Воспользуетесь готовыми отверстиями для крепления коробки к стене при их наличии, либо просверлите в
коробке 4 отверстия равномерно по длиной стороне
-
При установке двери в стену из блоков – обратите внимание чтобы крепеж не попадал в стык. Минимальное расстояние от стыка должно составлять не менее 50 мм. При необходимости – просверлите дополнительные отверстия. Так же необходимо отступить не менее 50-70мм от плоскости стены по блокам до края коробки.
- В каркасных стенах рекомендуется делать сдвоенную стойку со стороны петель, в противном случае вес двери со временем может привести к выгибанию стойки и деформации коробки.
- Закрепите коробку со стороны петель шурупами из комплекта монтажа. При монтаже в каменные стены, допускаются соответствующие материалу стен дюбеля и анкера. Внимание! не закрепляйте сторону со стороны замка, до навешивания полотна и проверки прижима по замковой стороне коробки.
ВНИМАНИЕ. Крепление осуществляется только сквозным крепежом через коробку. Запрещается скрытая установка на монтажные пластины любого типа. - Установите полотно двери на петли, выровняйте положение дверной коробки со стороны замка так, чтобы полотно двери плотно прилегало к уплотнителю коробки по всему периметру и зафиксируйте коробку перед окончательным креплением.
Обратите особое внимание! Со стороны петель выставляется по уровню, а со стороны замка по прижиму полотна. В случае, если вы будете выставлять коробки со стороны замка по уровню, без навешивания полотна, есть вероятность перекоса коробки в вертикальной плоскости, что приведет к плохому или неравномерному прилеганию полотна.
- Закрепите часть коробки со стороны замка. Отверстия для крепления закройте заглушками из комплекта.

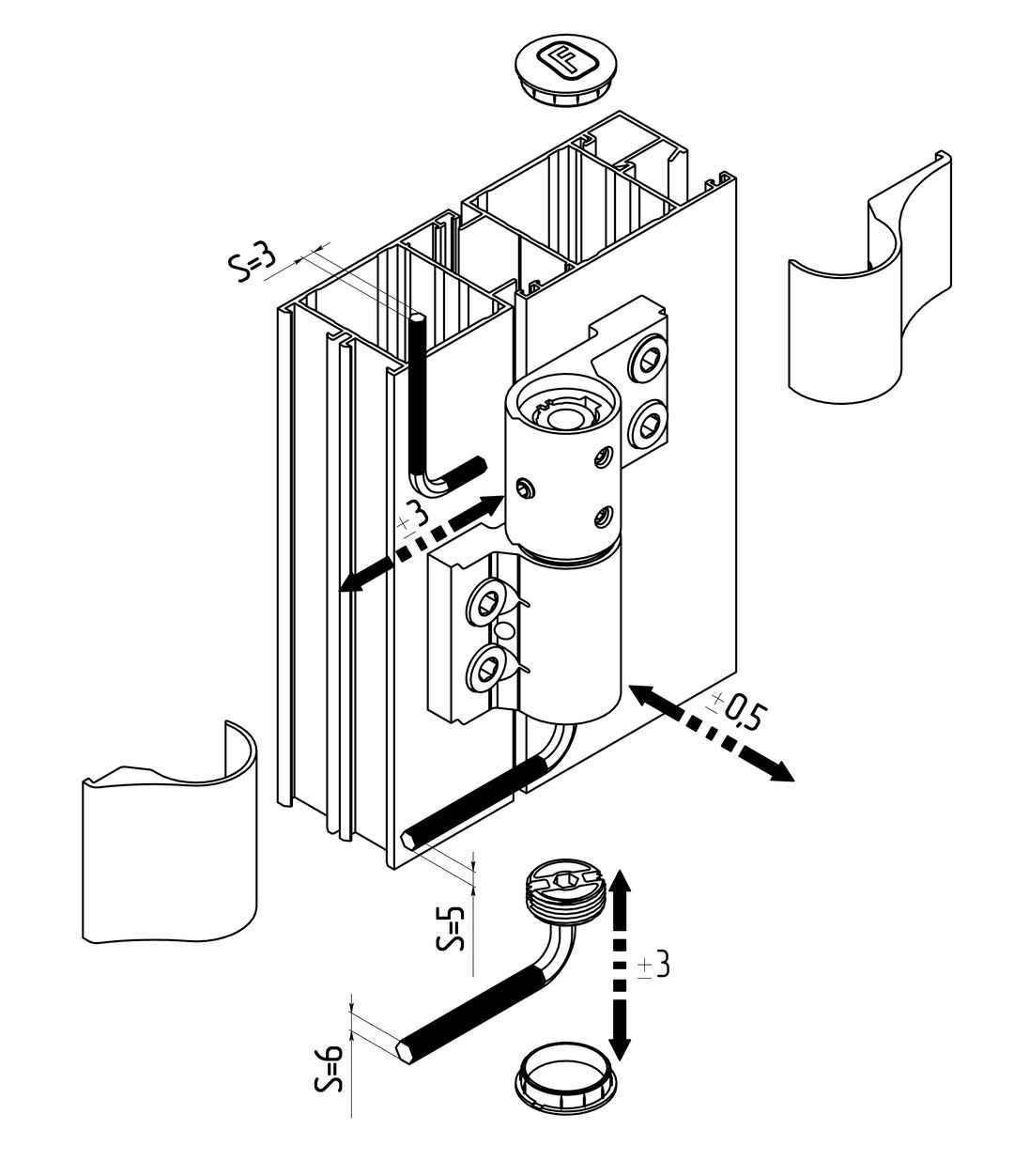

- Отрегулируйте положение дверного полотна относительно дверной коробки с помощью регулировочных
винтов на петлях. Видео инструкция по регулировке накладных петель – https://vk.com/video-83447083_456239041.Выполняйте регулировку, пока зазоры между дверным полотном и коробкой не обеспечат плотного прилегания уплотнителей по всему периметру полотна двери.
- Для проверки прилегания, закройте дверь вложив лист бумаги между коробкой и полотном. При попытке вытащить лист, он должен вытаскиваться с легким усилием.
- Установите фурнитуру – ручки и цилиндр замка (если она поставляется в разобранном виде или не входит в комплект поставки).
- Проверьте как работает замок. Ригели и защелка должны свободно и без усилий заходить в ответную планку. При необходимости отрегулируйте положение прижима полотна, переставляя эксцентриковый прижим в верхней части ответной планки. Он имеет 4 степени прижима.
- Отрегулируйте ручки двери. Ручка должна свободно поворачиваться под действием пружины. Для замка No-Key проверьте корректность закрывания двери повернув внутреннюю ручку вверх.
- Равномерно заполните зазор между стенами и коробкой при помощи монтажной пены.
ВНИМАНИЕ: применяйте профессиональную пену с низким коэффициентом расширения. Использование бытовой пены или строительной с высоким коэффициентом расширения может деформировать и даже повредить коробку. - После завершения монтажа рекомендуется выполнить пароизоляцию монтажных швов изнутри дома и гидроизоляцию снаружи дома. Для этого воспользуйтесь соответствующими материалами – мембранами, монтажными лентами или герметиками.
Доборы и наличники
Наличники и доборы опционально выбираются при заказе двери. В случае выбора опции для внутренней стороны в коробке делается паз для установки доборов, с наружной, в комплекте идут проставки в монтажный зазор для крепления добора.
Типичные ошибки монтажа входных деревянных дверей

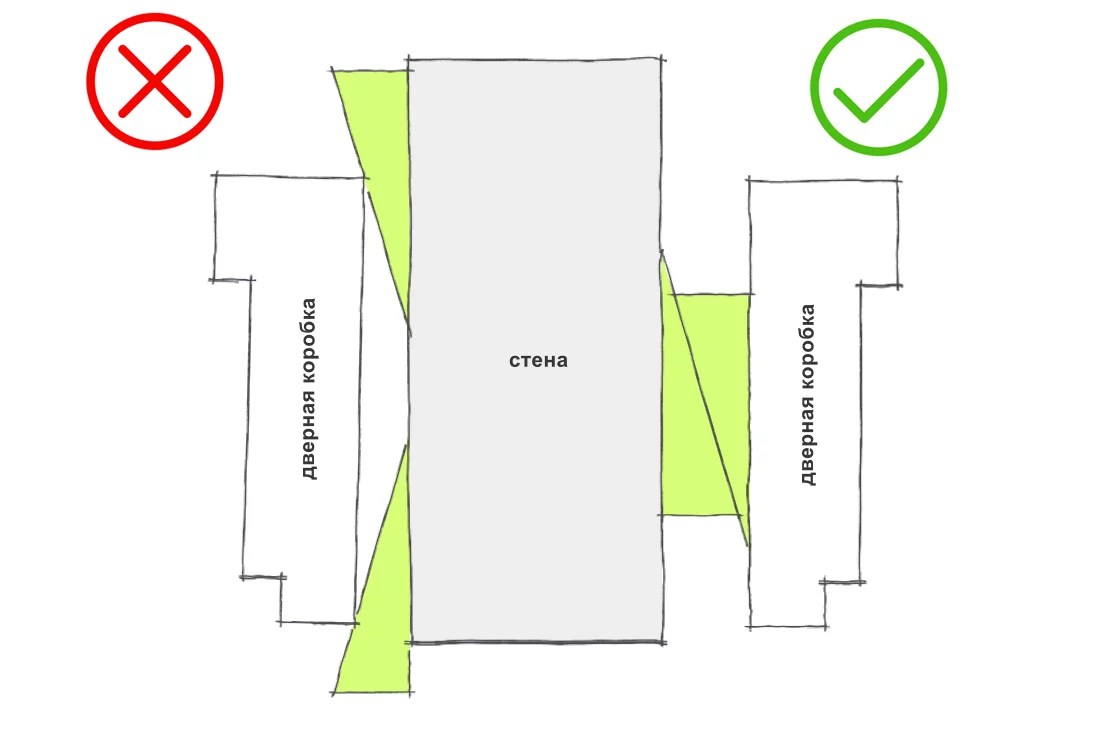

1. Искривление (скручивание) коробки в поперечном сечении.
Причина: Использование только одного или неправильное расположение двух монтажных клиньев.
Решение: Монтажные клинья необходимо использовать парой, располагая в одной плоскости.

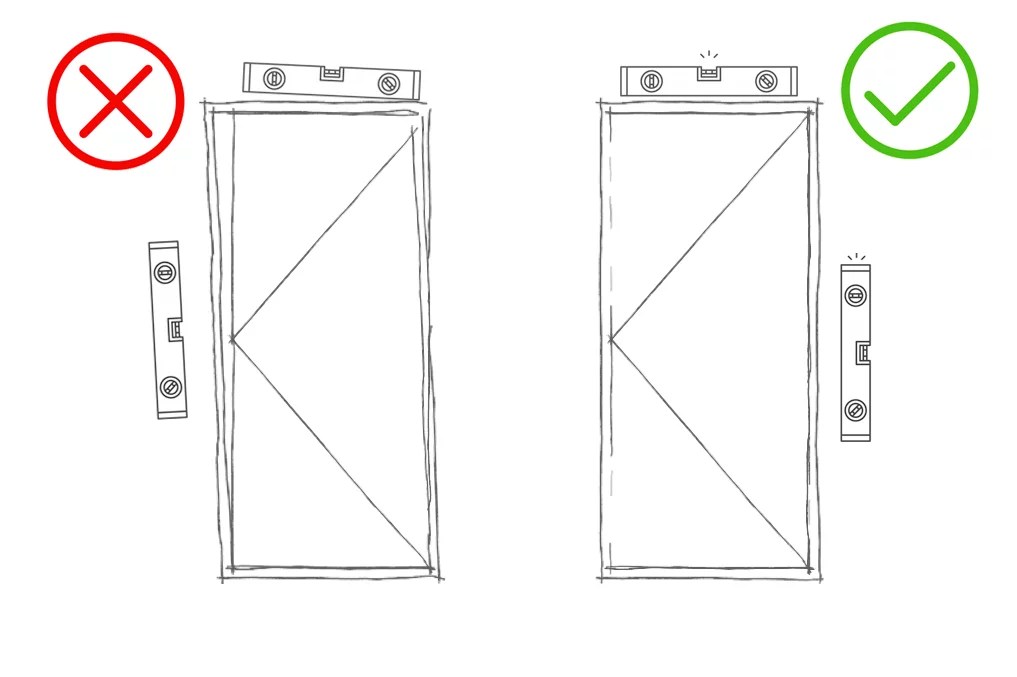

2. Перекос сторон дверной коробки в плоскости полотна
Причина: коробка выставлена не по уровню, нарушена геометрия.
Решение: использовать строительный уровень, контролировать размеры диагоналей, они должны быть равны.

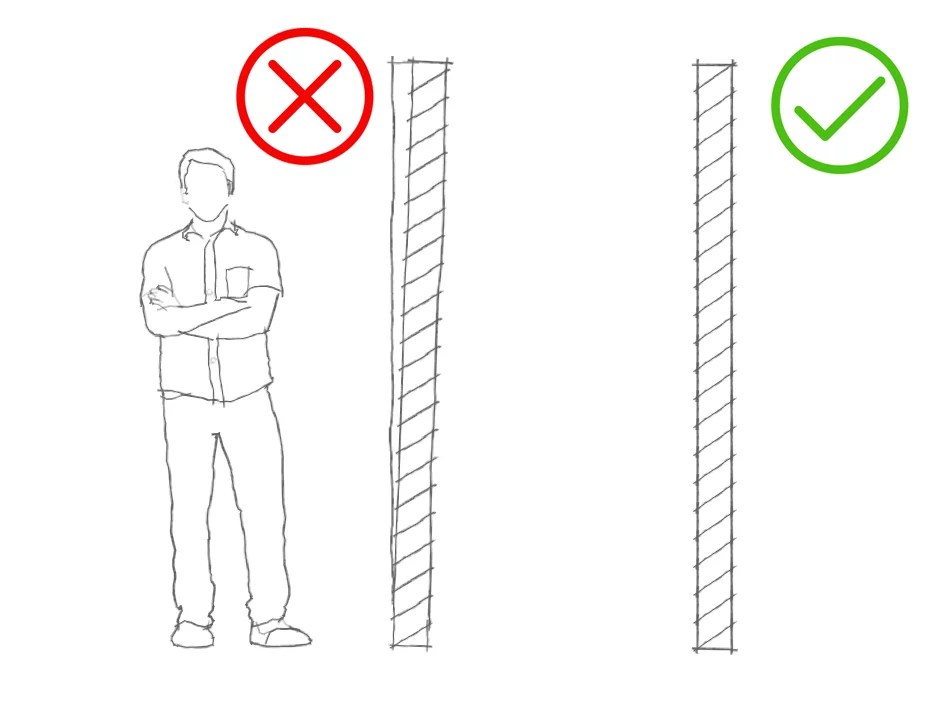

3. Отклонение от вертикального уровня
Причина: Дверь "завалена" в вертикальной плоскости
Решение: Проверьте вертикальность установки коробки со стороны петель и со стороны замка. Проверьте уровень на возможный брак.

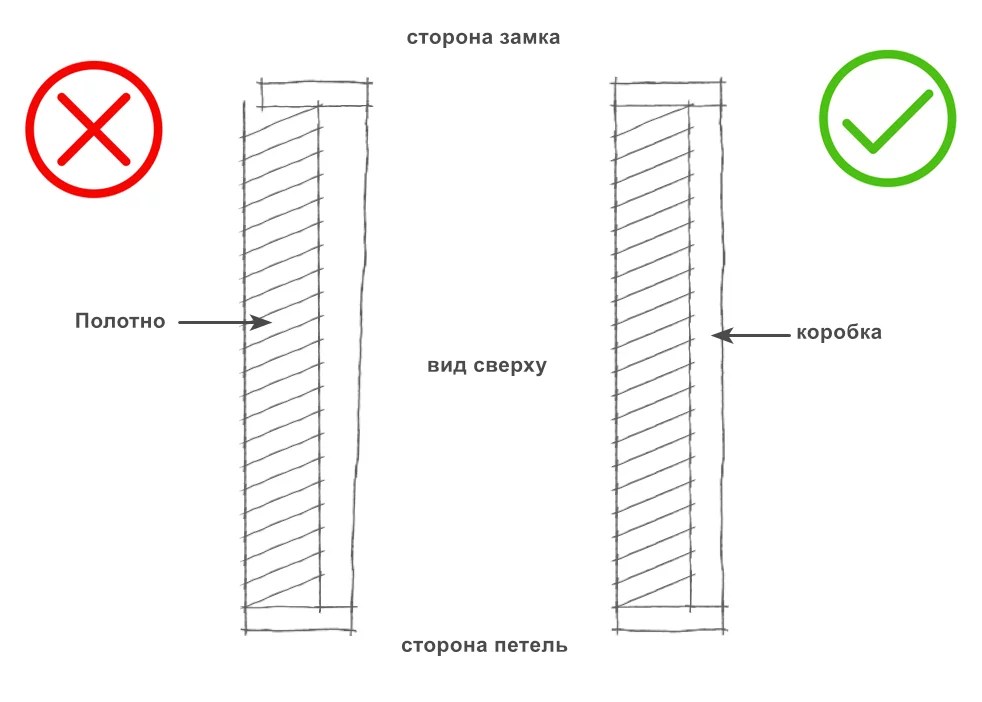

4. Неплотное или неравномерное прилегание полотна со стороны замка
Причина: Обе стороны коробки ставили по уровню, не учитывая плоскость полотна. Отклонение от вертикального уровня одной из сторон коробки
Решение: Переустановить коробку. Со стороны петель - по уровню, по стороны замка, по притвору полотна. См п.12 инструкции по монтажу

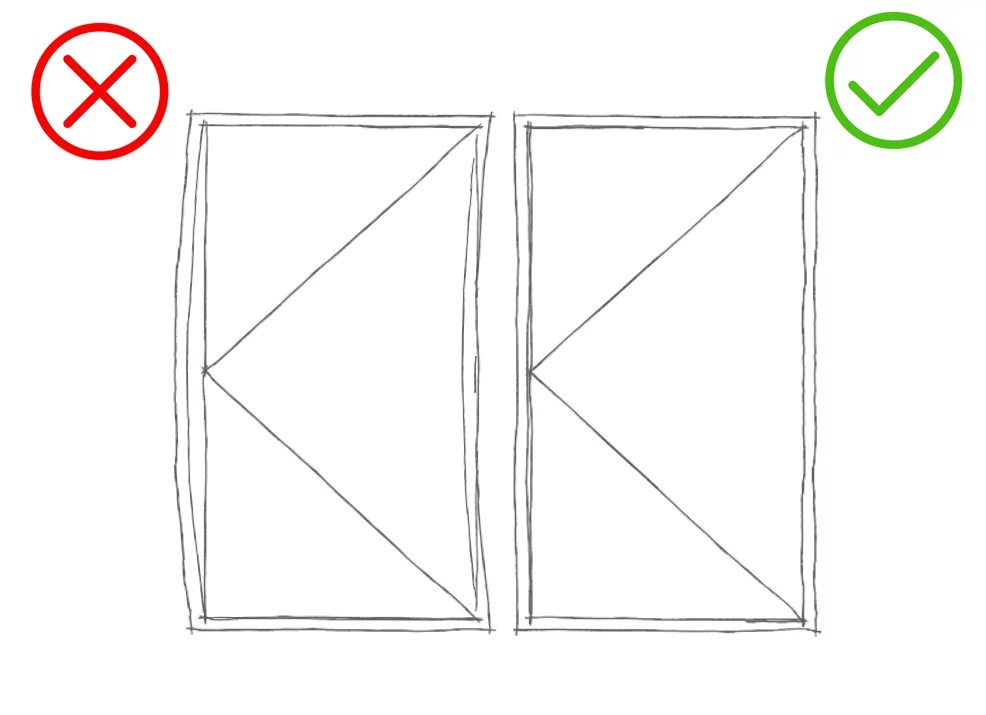

5. Прогиб коробки в плоскости полотна
Причина: Коробка "перетянута" крепежом , «выпирание» дверной коробки из за монтажно пены.
Решение: Контролировать зазор между коробкой и стеной в момент крепления, не допускать "перекручивания" крепежа. Применять монтажную пену с малым коэффициентом расширения. Проводить монтаж пены в несколько заходов, слоями.

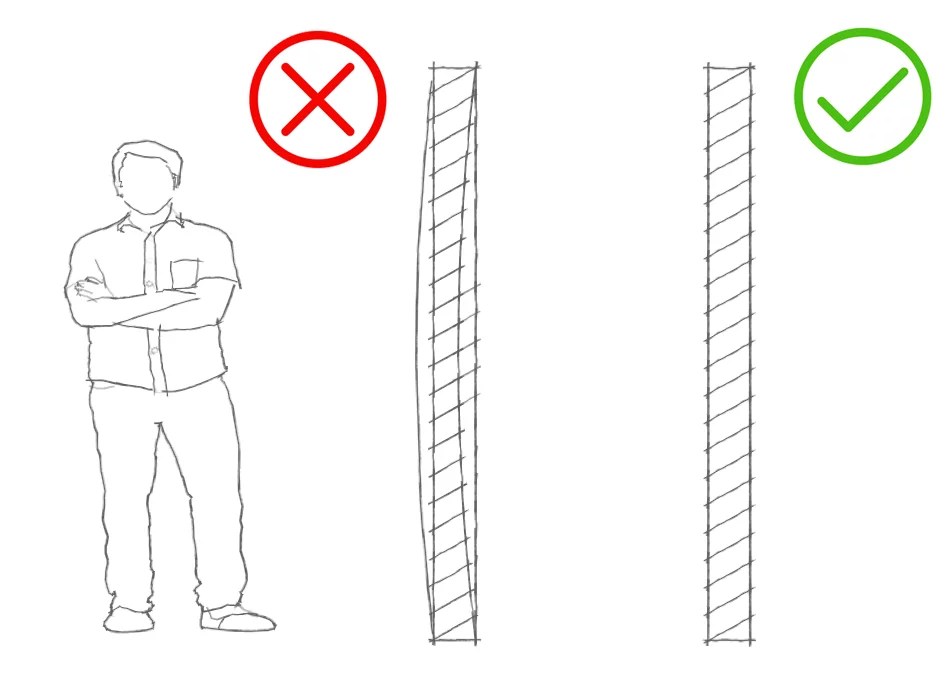

6. Прогиб коробки в поперечной плоскости полотна
Причина: существующий прогиб детали.
Решение: зафиксировать коробку вверху и внизу, перед креплением в центре механическим усилием выпрямить коробку

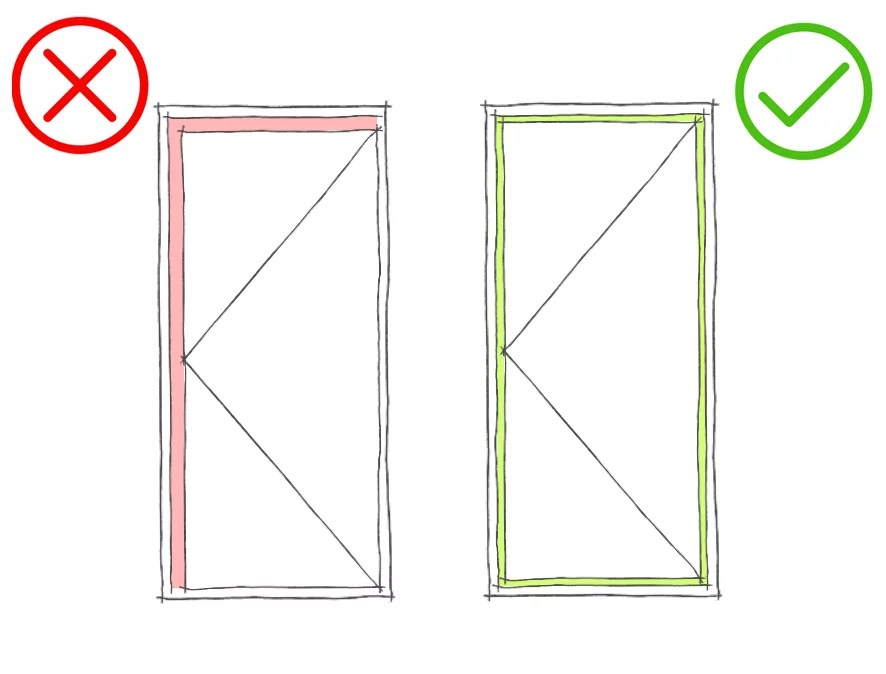

7. Неравномерность зазора между полотном и дверной коробкой.
Причина: неотрегулированы петли
Решение: выровнять зазоры с помощью регулировки петель.
